Изготовление и монтаж контура защитного заземления
Защити себя и свою семью от поражения электрическим током
Практически на всех объектах, связанных с электричеством, необходима защита людей от удара электрическим током. Каждый знает, зачем нужно заземление, но мало кто представляет, как его правильно установить, чтобы оно в полной мере выполняло свои функции.
Модульно-штырьевой контур заземления
Модульно-штырьевой контур заземления представляет собой составной стальной прут из прутов диаметром 20мм по 1,5м или 1м плотно соединённый между собой. Пруты могут быть покрыты антикорозионным покрытием, что придает заземлителю долговечность, но приводит к удорожанию.
Заземлитель соединяется с контуром заземления дома через шину заземления из оцинкованной полосы 40мм х 4мм в клемной коробке.
Преимущества данного вида контура заземления заключается в простоте монтажа, а главное, что нет необходимости в большой площади для его изготовления (особенно удобно когда уже участок облагорожен, уложена плитка и нет возможности проводить строительно-копательные работы).
По характеристикам данный контур не уступает классическим контурам и даже превосходит, т.к. плотность грунта в нижних слоях земли больше.
Если одного заземлителя не достаточно (зависит от грунта) можно как и в классической схеме заземления изготовить несколько заземлителей.
Контур заземления поставляется как комплектами на 4.5м , 7,5м, 10,5м так и сборными.
В комплект входить:
- пруты по 1.5м;
- муфты соединительные;
- переходник для забивания;
- наконечник пробивной;
- зажим прут/полоса;
- смазка электропроводящая.
Технология
Технологический процесс изготовления модульно-штырьевого контура заземления очень прост, в этом одно из его преимуществ.
Принцип изготовления контура заключается в следующем:
- выбираем удобное расположение клемной коробки на наружной стене здания для коммутации с проводом заземления от щита распределительного;
- выбираем место монтажа заземлителя. Заземлитель должен находиться в близости к клемной коробке но не ближе 1-1,5м от фундамента здания. НЕОБХОДИМО УБЕДИТЬСЯ, что в месте монтажа заземлителя не проложены какие либо коммуникации (водопровод, канализация, электрический кабель и т.д. );
- делаем приямок 500мм х 500мм глубиной 300-400мм;
- в приямок забиваем поочерёдно пруты в грунт при помощи отбойника через специальную насадку, начиная с пробивного (с заостренным концом) вставляя один другой. Соединения между прутами смазываем специальной токопроводящей смазкой;
- выбираем грунт по линии прокладки шины заземления на глубину примерно 100мм;
- привариваем к шине заземления болт, красим и укладываем в подготовленное углубление. Один конец шины крепим к стене здания при помощи дюбелей, второй конец крепим к забитому заземлителю при помощи сварки;
- устанавливаем клемную коробку так, чтоб приваренный к шине заземления болт был внутри коробки;
- засыпаем смонтированный контур заземления выбранным грунтом, утрамбовываем;
- прокладываем и подключаем к болту в клемной коробке кабель от распределительного щита.
01 / КОМПАКТНО
Для монтажа контура заземления достаточно небольшого кусочка земли 500мм х 500мм. особенно это удобно когда уже все обустроено и нет возможности монтировать классический контур.
02 / НАДЕЖНО
Модульно-штырьевой контур заземления за счёт того что погружается на большую глубину имеет характеристики лучше классических контуров.
03 / ЛЕГКО
Для монтажа контура заземления не требуется специализированного инструмента (за исключением отбойного молотка). Контур могут изготовить за 3-4 часа два человека.
Предложения
Мы предлагаем готовые комплекты модульно-штырьевого контура заземления для частных домов коттеджей и гаражей. В комплект входят все необходимые элементы для монтажа за исключением шины заземления т.к. её длина для каждого объекта индивидуальна и определяется по месту.
Комплекты отличаются только антикоррозионным покрытием прутов заземлителей.
Комплект СТ- 4.5, (4.5 метров)
Цена: 1600 грн
Комплектность на 4,5м, без покрытия:
- прут пробивной стальной L=1,5м, Ø20мм - 1шт;
- прут наборной стальной L=1,5м, Ø20мм - 2шт;
- переходник для забивания под отбойник - 1шт;
- болт М8х30 с гайкой шайбой - 1 комплект;
- смазка электропроводящая - 1 упаковка;
- коробка комуникационая - 1 штука;
Комплект Zn -4,5 (4,5 метров)
Цена: 1900 грн
Комплектность на 4,5м, Оцинкованный:
- прут оцинкованный, Zn L=1,5м, Ø16мм - 3шт;
- муфта соединительная, Zn - 3шт;
- переходник для забивания - 1шт;
- наконечник пробивной, Zn - 1 шт;
- зажим прут/полоса, Zn - 1 штука;
- смазка электропроводящая - 1 упаковка;
Комплект Zn -10,5 (10,5 метров)
Цена: 3150 грн
Комплектность на 10,5м, Оцинкованный:
- прут оцинкованный, Zn L=1,5м, Ø16мм - 7шт;
- муфта соединительная, Zn - 7шт;
- переходник для забивания - 1шт;
- наконечник пробивной, Zn - 1 шт;
- зажим прут/полоса, Zn - 1 штука;
- смазка электропроводящая - 1 упаковка;
Так же мы производим монтаж и замеры модульно-штырьевых контуров по г. Одессе и пригороде:
-
Стоимость работ по монтажу контура заземления составляет - 1800 грн.
-
Проверка контура заземления и выдача протокола замеров составляет - 800грн.
Комплект Zn -7,5 (7,5 метров)
Цена: 2500 грн
Комплектность на 7,5м, Оцинкованный:
- прут оцинкованный, Zn L=1,5м, Ø16мм - 5шт;
- муфта соединительная, Zn - 5шт;
- переходник для забивания - 1шт;
- наконечник пробивной, Zn - 1 шт;
- зажим прут/полоса, Zn - 1 штука;
- смазка электропроводящая - 1 упаковка;
КОНТАКТЫ
Тел/viber: 066-175-14-99
Тел: 068-458-05-10
Украина, Одесская область,
г. Одесса.

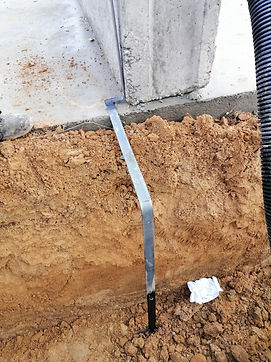

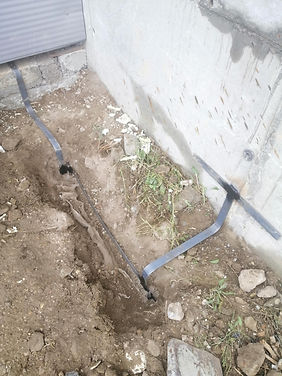

Фото объектов
